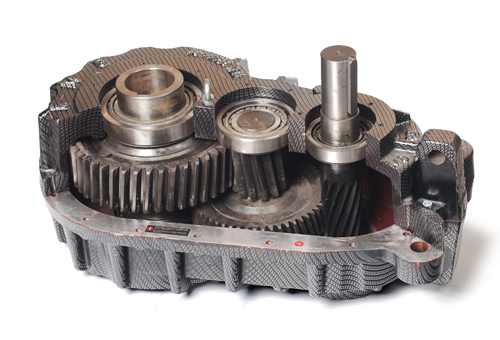

PG-80 Redüktör Teknik Özellikleri |
|
1 |
PG-80.01 Alt Gövde |
2 |
PG-80.02 Üst Gövde |
3 |
PG-80.03 Boru |
4 |
PG-80.04 Büyük Tepsi Dişli |
5 |
PG-80.05 Orta Tepsi Dişli |
6 |
PG-80.06 Orta Pinyon Dişli |
7 |
PG-80.07 Uzun Pinyon Dişli |
8 |
PG-80.09 Boru Alt Kapak |
9 |
PG-80.13 Uzun Pinyon Alt Kapak |
10 |
PG-80.11 Orta Pinyon Alt Kapak |
11 |
PG-80.10 Boru Üst Kapak |
12 |
PG-80.14 Uzun Pinyon Üst Kapak |
13 |
PG-80.12 Orta Pinyon Üst Kapak |
14 |
32024 Rulman |
15 |
30312 Rulman |
16 |
30310 Rulman |
17 |
33212 Rulman |
18 |
M16x1,5 Hava Tahliye |
19 |
M16x1,5 Kör Tıpa |
20 |
120*150*13 Keçe |
21 |
60*90*12 Keçe |
22 |
16*10*80 Kama |
23 |
18*11*45 Kama |
24 |
M10x1,5 - 65 mm İmbus Cıvata |
25 |
M10x1,5 Fiberli Somun |
26 |
M10x1,25 - 25 mm İmbus Cıvata |
27 |
28*16*60 Kama |
28 |
6*35 Yarıklı Pim |
29 |
PG-80.08 Frenli Pinyon Dişli |
30 |
PG-80.15 Fren Alt Kapak |
31 |
PG-80.16 Fren Dış Kapak |
32 |
PG-80.17 Fren Burç |
33 |
3 DC 7969 C (5C)-25,4 mm Fren |
34 |
A80 Dış Çap Segman |
35 |
14*9*30 mm Kama |
36 |
M10x1,25 - 55 mm İmbus Civata |
